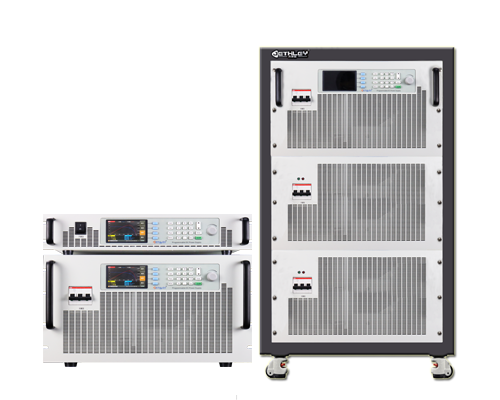

太阳能电池阵列模拟器
- 型号PVS1000D系列
- 类型太阳能电池阵列模拟器
- 功率600W-1500KW
采用全桥移相软开关技术，ARM、DSP双CPU控制、高速DSP进行PID运算，直接输出PWM的高性能直流电源，可模拟太阳能电池板输出特性，模拟不同光照和温度下I-V曲线通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性，可测试静态和动态下的MPPT情况。
PVS1000D系列太阳能电池整列模拟器(又名太阳能电池I-V模拟器）是采用全桥移相软开关技术,ARM、DSP双CPU控制、16bit高速ADC快速准确测量,高速DSP进行PID运算,直接输出PWM，通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性,可模拟不同光照和温度下I-V曲线，模块化设计，电源输出的高精度、低纹波、电压电流动态响应速度快，且效率高达93%,符EN50530/Sandia/CGC-GF004标准；产品主要光伏逆变器研发及测试,微网系统集成.
◇当光伏阵列输出电压比较小时，随着电压的变化，输出电流变化很小，光伏阵列类似为一个恒流源；当电压超过一定的临界值继续上升时，电流急剧下降，此时的光伏阵列类似为一个恒压源。光伏阵列的输出功率则随着输出电压的升高有一个输出功率至高点。至高功率跟踪器的作用是在温度和辐射强度都变化的环境里，通过改变光伏阵列所带的等效负载，调节光伏阵列的工作点，使光伏阵列工作在输出功率至高点;
◇功率容量可:600W--1500kW ；
◇可模拟太阳能电池板输出特性；
◇可模拟不同光照和温度下I-V曲线；
◇通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性；
◇可模拟太阳能电池板被遮罩时的I-V曲线；
◇可测试静态和动态下的MPPT情况，MPPT工作点实时显示于上位机软件上；
◇具有恒功率模式,具有恒内阻模式，对内阻进行设定；
◇具有强大的图形化上位机软件；
◇稳压精度高、纹波电压低；
◇采用16bit高速ADC,快速准确测量；
◇采用ARM、DSP双CPU控制；
◇应用全桥移相软开关技术；
◇动态稳定性用Matlab仿真优化；
◇采用高速DSP进行PID运算,直接输出PWM；
◇变压器采用非晶铁芯，具有高饱和磁感应强度、高导磁率、高电感量、低损耗、体积小、重量轻、抗电磁干扰能力强、频率特性优良、温度稳定性高的特性；
◇快速存储9组数据（电压，电流，功率）；
◇具有过压、过流、过温、短路保护功能；
◇电压、电流、时间设定，数字式按键输入，准确度高；
◇具有RS232C通讯接口（RS485,GPIB为可选）；
◇产品通过CE认证；
◇符合EN50530/Sandia/CGC-GF004标准.

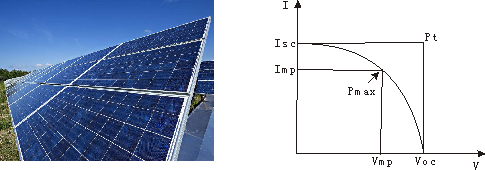

◇太阳能电池阵的输出特性与标准直流电源输出特性的不同之处在于，太阳能电池的输出曲线是圆滑的曲线，而标准电源输出曲线是矩形;确定太阳能电池输出曲线的主要参数有：Voc开路电压，Isc短路电流和Pmax峰值功率;
◇当光伏阵列输出电压比较小时，随着电压的变化，输出电流变化很小，光伏阵列类似为一个恒流源；当电压超过一定的临界值继续上升时，电流急剧下降，此时的光伏阵列类似为一个恒压源。光伏阵列的输出功率则随着输出电压的升高有一个输出功率至高点。至高功率跟踪器的作用是在温度和辐射强度都变化的环境里，通过改变光伏阵列所带的等效负载，调节光伏阵列的工作点，使光伏阵列工作在输出功率至高点;
◇太阳能电池阵的IV特性曲线和输出功率之间的关系对用户很重要，因为逆变器会在峰值功率点把大部分能量回馈给电网;随着输出功率的增加，太阳能电池阵通并联来得到更大功率。如果这些阵上的阴影的情况不同，其输出曲线的扭曲程度也会不一样，这样就需要更复杂的公式来计算输出曲线;
◇通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性;

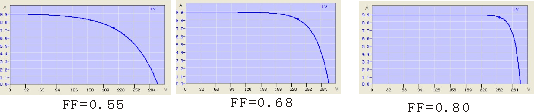

填充因子是指至高输出功率与开路电压和短路电流乘积的比值,是评价太阳能电池的一个重要参数而各
种太阳能电池的FF也有不同个规格，而PVS1000D太阳能电池模拟器，具备模拟各种不同太阳能电池的
输出特性
◇普通模式
◇静态MPPT测试填充因子是指至高输出功率与开路电压和短路电流乘积的比值,是评价太阳能电池的一个重要参数而各
种太阳能电池的FF也有不同个规格，而PVS1000D太阳能电池模拟器，具备模拟各种不同太阳能电池的
输出特性
◇普通模式
静态MPPT效率反应的是在给定静态PV组建的IV特性曲线上，逆变器调节追踪*大功率点
的精度.在此界面编辑好的IV曲线,EN50530模式下，依据规定的测试条件，使用光伏模拟
器模拟每个对应的IV特性曲线,且在每一特性曲线下等MPPT追踪稳定后进行测试.
◇动态MPPT测试
的精度.在此界面编辑好的IV曲线,EN50530模式下，依据规定的测试条件，使用光伏模拟
器模拟每个对应的IV特性曲线,且在每一特性曲线下等MPPT追踪稳定后进行测试.
◇动态MPPT测试
动态MPPT效率反应的是在外界环境条件变化时逆
变器动态跟踪光伏阵列大功率点的精度。
辐照强度里的百分比表示的是以标准测试条件(STC)
为参照的,即百分百与环境温度25℃、辐照度1000W/㎡.
◇遮罩下I-V曲线测试

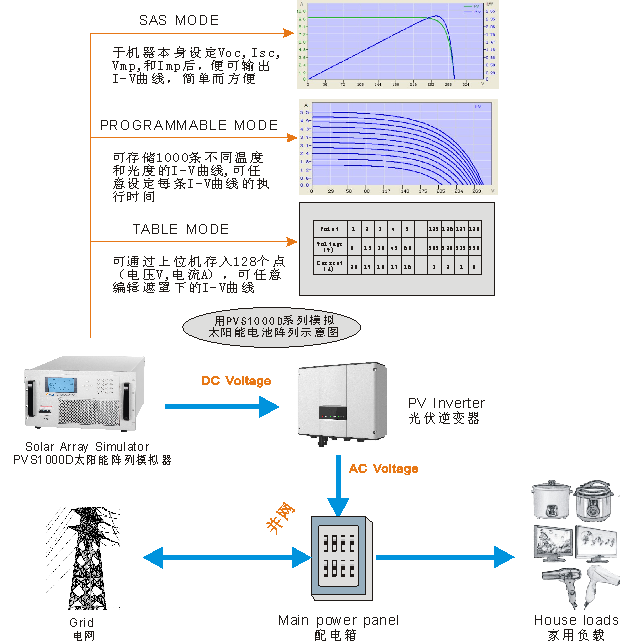

用户可利用Table模式去编辑各种各样的I-V曲线，将编辑好的I-V曲线数据保存并通过上位机
导入到机器内，可存储I-V曲线1000条，且每条I-V曲线由128个点的组成，每个点由电压和电
流组成。利用此功能用户可方便编辑各种曲线，例如因天气季节的变化出现温度、照度、云遮、
下雨下雪而影响输出的I-V曲线，此功能可测试光伏逆变器在遮罩下的I-V曲线追踪情况。
产品规格 Product specification
|
型号Model
|
PVS1000D
|
PVS1003D
|
PVS1005D
|
PVS1010D
|
PVS1015D
|
PVS1020D
|
PVS1030D
|
||
|
容量Power
|
600W
|
3KW
|
5KW
|
10KW
|
15KW
|
20KW
|
30KW
|
||
|
制作方式Working
|
开关PWM
|
||||||||
|
输入 INPUT
|
相数 Phase
|
1φ2W+PE 单相两线+PE
|
3φ4W+PE 三相四线+PE
|
||||||
|
电压 Voltage
|
220V±15%
|
380V±15%
|
|||||||
|
频率Frequency
|
50HZ±10%
|
||||||||
|
输出OUTPUT
|
电压Voltage
|
电流 Current
|
|||||||
|
0-65VDC
|
12A
|
56A
|
-
|
-
|
-
|
-
|
-
|
||
|
0-120VDC
|
5A
|
30A
|
-
|
-
|
-
|
-
|
-
|
||
|
0-300VDC
|
-
|
12A
|
20A
|
40A
|
60A
|
80A
|
120A
|
||
|
0-600VDC
|
-
|
6A
|
10A
|
20A
|
30A
|
40A
|
60A
|
||
|
0-1000VDC
|
-
|
3.6A
|
6A
|
12A
|
18A
|
24A
|
36A
|
||
|
0-1500VDC
|
-
|
-
|
4A
|
8A
|
12A
|
16A
|
24A
|
||
|
纹波 Ripple
|
0.3%FS(满量程)电压
|
||||||||
|
电源调整率 Load Regulation
|
±0.1%FS
|
||||||||
|
负载调整率 Load Regulation
|
±0.5%FS
|
||||||||
|
电压解析度V Resolution
|
Vo <1000 :0.1V Vo≥1000V:1V
|
||||||||
|
电流解析度C Resolution
|
输出100A＞Io≥10A:分辨率0.01A； 输出1000A＞Io≥100A:分辨率0.1A； 输出Io≥1000A:分辨率1A
|
||||||||
|
功率解析度 Power Resolution
|
功率＜10KW，分辨率1W;功率≥10KW, 分辨率0.1KW
|
||||||||
|
显示LCD Display
|
电压V、电流A、功率W、时间T
|
||||||||
|
通讯接口 Interface
|
RS232（RS485,GPIB为可选）
|
||||||||
|
设 定 项 目
|
电压调节 CV
|
0%-额定电压可调
|
|||||||
|
电流调节 CC
|
0%-额定电流可调
|
||||||||
|
功率调节 CP
|
0%-额定功率可调
|
||||||||
|
设 定
精确度 |
电压Voltage
|
±0.3%FS
|
|||||||
|
电流Current
|
±0.3%FS
|
||||||||
|
功率Wattage
|
±0.5%FS
|
||||||||
|
测 量
精确度 |
电压Voltage
|
0.3%FS+5dgt
|
|||||||
|
电流Current
|
0.3%FS+5dgt
|
||||||||
|
功率 Wattage
|
0.5%FS+5dgt
|
||||||||
|
存储组数Memory
|
共9组，每组可记忆电压、频率值，可方便调用
|
||||||||
|
遥控模式 Remote Model
|
结合上位机可使电源模拟单条或多达1000条I-V曲线输出，具体功能见上位机软件说明
|
||||||||
|
SAS模式 SAS Model
|
可模拟不同的太阳能电池板I-V曲线：
1、模拟薄膜光伏电池曲线； 2、模拟标准晶体硅光伏电池曲线； 3、模拟高效晶体硅光伏电池曲线； 4、自定义光伏电池曲线； 5、具体功能见上位机软件说明通过用户自定义设定 |
||||||||
|
限流设定I-LIM Set
|
O-Max Current（超过电流设定值电源保护，停止输出）
|
||||||||
|
限压设定V-LIM Set
|
O-Max Voltage（超过电压设定值电源保护，停止输出）
|
||||||||
|
保护Protection
|
过压Over Voltage 过流Over Current 过温 Over Temp 短路Short Circuit
|
||||||||
|
冷却方式 Cooling
|
风扇强制冷却
|
||||||||
|
运行环境Environment
|
0～40℃ 20%～80% RH (不结露)
|
||||||||
|
认证 Certification
|
CE
|
||||||||
|
重量 Weight(Kg)
|
10
|
15
|
20
|
50
|
55
|
60
|
70
|
||
|
体积W×H×D(mm)
|
430×133×480
|
482×265×600
|
482×399×600
|
||||||
续上
| 型号Model | PVS1060D | PVS1100D | PVS1150D | PVS1200D | PVS1300D | PVS1500D | PVS11000D | |
| 容量Power | 60KW | 100KW | 150KW | 200KW | 300KW | 500KW | 1000KW | |
| 制作方式Working | 开关PWM | |||||||
| 输入 INPUT | 相数 Phase | 3φ4W+PE 三相四线+PE | ||||||
| 电压 Voltage | 380V±15% | |||||||
| 频率Frequency | 50HZ±10% | |||||||
| 输出OUTPUT | 电压Voltage | 电流 Current | ||||||
| 0-600VDC | 120A | 334A | 500A | - | - | - | - | |
| 0-1000VDC | 72A | 200A | 300A | 600A | 1260A | 2000A | 3000A | |
| 0-1500VDC | 48A | 134A | 200A | 400A | 840A | 1334A | 2000A | |
| 纹波 Ripple | 0.3%FS(满量程)电压 | |||||||
| 电源调整率 Load Regulation | ±0.1%FS | |||||||
| 负载调整率 Load Regulation | ±0.5%FS | |||||||
| 电压解析度V Resolution | Vo <1000 :0.1V Vo≥1000V:1V | |||||||
| 电流解析度C Resolution | 输出100A＞Io≥10A:分辨率0.01A； 输出1000A＞Io≥100A:分辨率0.1A； 输出Io≥1000A:分辨率1A | |||||||
| 功率解析度 Power Resolution | 功率＜10KW，分辨率1W;功率≥10KW, 分辨率0.1KW | |||||||
| 显示LCD Display | 电压V、电流A、功率W、时间T | |||||||
| 通讯接口 Interface | RS232（RS485,GPIB为可选） | |||||||
| 设 定 项 目 | 电压调节 CV | 0%-额定电压可调 | ||||||
| 电流调节 CC | 0%-额定电流可调 | |||||||
| 功率调节 CP | 0%-额定功率可调 | |||||||
|
设 定 精确度 |
电压Voltage | ±0.3%FS | ||||||
| 电流Current | ±0.3%FS | |||||||
| 功率Wattage | ±0.5%FS | |||||||
|
测 量 精确度 |
电压Voltage | 0.3%FS+5dgt | ||||||
| 电流Current | 0.3%FS+5dgt | |||||||
| 功率 Wattage | 0.5%FS+5dgt | |||||||
| 存储组数Memory | 共9组，每组可记忆电压、频率值，可方便调用 | |||||||
| 遥控模式 Remote Model | 结合上位机可使电源模拟单条或多达1000条I-V曲线输出，具体功能见上位机软件说明 | |||||||
| SAS模式 SAS Model |
可模拟不同的太阳能电池板I-V曲线： 1、模拟薄膜光伏电池曲线； 2、模拟标准晶体硅光伏电池曲线； 3、模拟高效晶体硅光伏电池曲线； 4、自定义光伏电池曲线； 5、具体功能见上位机软件说明通过用户自定义设定 |
|||||||
| 限流设定I-LIM Set | O-Max Current（超过电流设定值电源保护，停止输出） | |||||||
| 限压设定V-LIM Set | O-Max Voltage（超过电压设定值电源保护，停止输出） | |||||||
| 保护Protection | 过压Over Voltage 过流Over Current 过温 Over Temp 短路Short Circuit | |||||||
| 冷却方式 Cooling | 风扇强制冷却 | |||||||
| 运行环境Environment | 0～40℃ 20%～80% RH (不结露) | |||||||
| 认证 Certification | CE | |||||||
