可调直流电源如何制作？简述可调直流电源制作

　　许多人发现调节可调直流电源，但事实并非如此。设计可调直流电源并不困难，但很难做到精。等你真正入门后，就可以使用分立结构轻松获得经验和进行设计逐步解释，今天教您如何一步一步设计可调直流电源。

　　设计可调直流电源的第一步是检查规格。许多人都谈到了细节。今天，我将简要讨论设计具有宽输入范围的传统隔离式可调节直流电源的设计思路。

　　1、首先确定性能，然后根据您的特定需求选择适当的拓扑

　　这种具有可调直流电源的多选式反激式(flyback)基本上可以满足您的要求。在这里选择一个更经验的公式。如果您需要一些分析，可以进行讨论。

　　2、选择与等效电路的粗略设计相匹配的PWM IC和MOS

　　在决定采用反激式拓扑的设计之后，您需要选择与初步原理图设计(sch)匹配的PWM IC和MOS。您可以自己决定是单独使用还是以集成方式使用它。拆分内部计算。

　　离散：分离PWM-IC和MOS的优点是可以自由调节功率。但是，缺点是(从设计的角度来看)设计和调试周期较长。集成：PWM IC和MOS集成在一个中。该软件包节省了开发人员大量的计算和调试步骤，因此适用于新环境和快速开发。

　　3、创建原理图

　　确认所选芯片后，开始创建电路图(sch)。

　　在设计以查看简单参数之前，请检查适当的数据表是一个好主意。无论您选择PI集成还是384x或OBLD之类的离散选项，都需要搜索数据表。数据表通常带有构成设计基础的简单电路图。

　　4、确定适当的参数

　　原理图准备好后，您需要确定适当的参数以进行下一步PCBLayout。当然，不同的公司具有不同的流程。您需要遵循适当的过程并养成良好的设计习惯。此步骤可以包括预评估，一般确认等，并且可以在批准完成后执行计算。

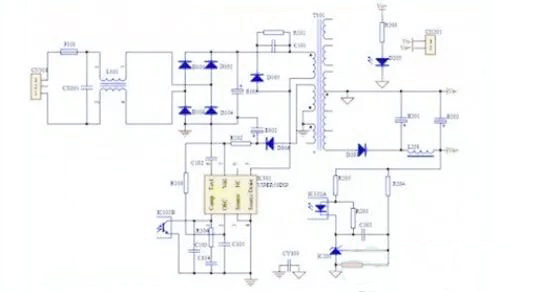

　　可调直流电源的电路图

　　5、确定开关频率并选择磁芯来确定变压器

　　芯片的频率可以通过外部RC调节，工作频率对应于开关频率。该外围功能有助于改进可调直流电源的设计，还可以使用外部同步功能。

　　对于典型的AC2DC转换器，必须将工作频率设置为不超过100 kHz。这主要是因为可调直流电源的频率过高而无法提高系统稳定性和EMC的可通过性。如果频率太高，相应的di/dtdv/dt会增加，除了PI132kHz工作频率外，您还可以借助其他芯片来总结您的经验。

　　磁芯的选择基于开关频率和功率，这是一个更为经验性的选择。当然，为了进行计算，您需要获取更多的磁芯磁参数，例如磁性材料，居里温度，频率特性等。这必须缓慢进行。

　　6、设计用于计算的变压器

　　根据输入/输出和开关频率选择磁芯的已知参数，并同时设置效率，最大占空比和磁感应强度变化等参数。然后，您可以继续进行下一个计算步骤，以找到功率，平均值，峰值电压和电流。匝数和电感。在此处输入的峰值电流约为平均输入电流的四倍。这是一种经验。也可以从下图得出。

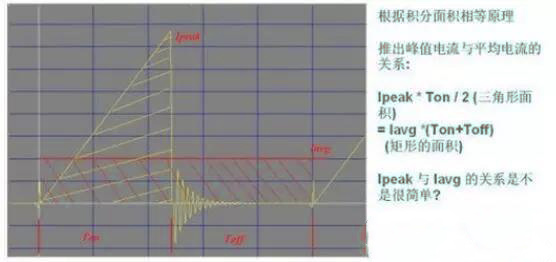

　　峰值电流与平均电流之间的关系

　　通过关于确定无需任何复杂的计算即可直接检查漆包线的匝数。

　　线径对应于常规电阻并且是固定值。注意一些常用的固定值导线直径。由于此处的初级电流比较小，因此可以直接使用φ0.25。辅助绕组φ0.25。主输出绕组为φ0.4或0.53股，因此您不必选择较粗的绕组。否则，漆包线的硬度会使操作人员难以缠绕。

　　经过此“计算”的许多步骤后，返回到计算以显示转换器窗口的区域。我个人认为退货确认是多余的。如果绕组不足，则测试变压器工厂也将提供反馈，如果通过测试，则不一定通过。毕竟，因为您熟悉实际的包裹过程，所以稀疏仍然有很多工作要做。

　　下一步是确定输入和输出电容器的尺寸。然后，您可以创建布局和布局。

　　7、输入输出电解电容的计算

　　在此，根据上一步计算出的输入功率和输出电流，确定电解电容器的最终规格，并根据应用环境选择频率和阻抗。电容器Cin的理论值越高，则对于下一阶段越好，但是没有成本限制。请选择大容量。

　　基本上，电路板上需要一定形状的组件是完整的，即电路板的包装是完整的。下一步是使用先前的电路图(SCH)定义设备封装。

　　8、电路板布局

　　以上是变压器，电路图，电解电容器，其他基本上是标准零件。

　　用sch生成网表，用PCB文件定义卡的边缘并加载适当的封装库。您可以直接导入网表以进行布局。该板相对简单，因此您甚至可以立即进行布局。我们建议您导入网表。设计习惯。

　　PCB布局的重点不是连接方法，而是最重要的是布局方法。通常，按顺序排列时，绘图板要容易得多。

　　从布局和布局角度来看：

　　1)RCD吸收器和变压器形成的环面积应尽可能小。这样可以减少相应的辐射和传导。

　　2)接地线应尽可能短且宽，以使相应的零电平可确保基准稳定。同时，VIPER53DIP是DIP-8芯片散热的重要通道。

　　3)如果di/dtdv/dt的变化相对较大，请最小化环路并加宽曲线以减少不必要的电感特性。

　　随附了相应的图。很久以前，对N版本进行了许多改进。作为参考，该板仍在生产中。

　　9、确定一些参数

　　我在前几个步骤中计算了变压器。一旦完成PCB布局，就可以确定同名变压器的末端，完全定义变压器并将其发送以进行校准或自行缠绕。

　　10、调试过程

　　上一部分，电源基本上已设计完整，以下是焊接板调试过程。

　　所需的简单调试设备(必需)：稳压器，示波器，万用表，附加设备：功率计，LCR电桥，电子负载

　　焊接板后，进行静态测试。如果您有LCR电桥，则可以在焊接之前先用相同的名称，电感和不同的参数测试变压器。

　　静态检查：主要取决于焊点，焊点等的存在。进行静态测试后，可以使用万用表测试输入是否短路。其余的可以打开。
