0-24V可调直流稳定电源如何制作呢？

　　制作0-24V可调直流电源

　　当输出电流超过预设电流时，输出电压下降，电流限制指示灯亮起，表明已超过设定值。您还可以使用恒定电流功能为可充电电池充电。

　　技术参数

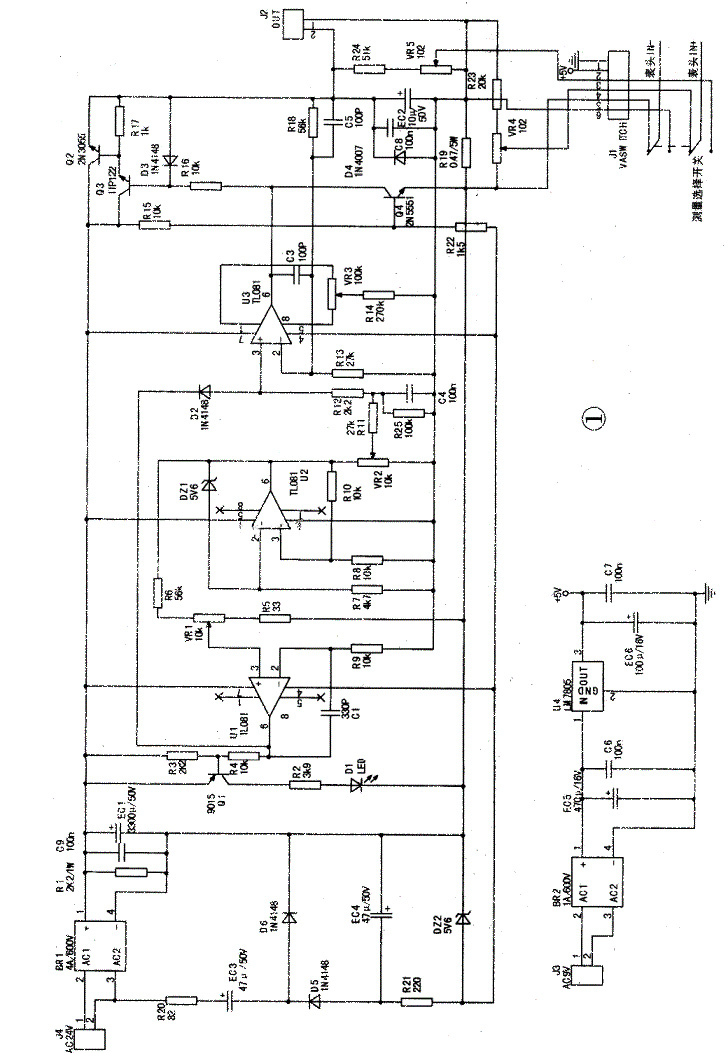

　　输入电压：24VAC输入电流：3A(最大)输出电压：0-24V可调输出电流：2mA-3A可调输出电压纹波：0.01%(最大)工作原理如图1所示。主电源为220v/24V。连接到端子J4的3A变压器通过整流桥BR1进行整流，并通过EC1和R1进行平滑和滤波，然后输出到稳压器Q2的集电极。该电路具有独特的特性，使其不同于其他稳定电源。

　　电源参考电压

　　电源的基准电压由固定增益运算放大器U2提供，DZ1使用稳压电压为5.6V的稳压管。接通电源后，运算单元U2的输出电压上升，DZ1导通，并通过R7稳定在5.6V左右。由于R8 = R1O，因此U2的输出电压为11.2V。根据公式A =(R13 + R18)/ R13，U3的放大倍数约为3倍。

　　可以将11.2V的参考电压放大到30V或更高，并且电位差计VR3和电阻器R14构成零输出电压调节器，因此可以输出OV电压。

　　该电路的另一个非常重要的功能是能够预设最大输出电流，这允许从恒压源到恒流源的有效转换。

　　该电路检测通过U1与负载串联的电阻R19两端的压降。 U1的反相输入端子通过R9连接到参考OV。同时，同相输入电压可以通过VR1进行调节。假设输出电压为几伏，则调整VR1以创建U1。同相输入为1V。电路的电压放大部分使输出电压保持恒定，R19的电阻很小，并且位于电路电压控制反馈环路的外部，因此输出环路中的R19串的影响可以忽略不计。如果负载和输出电压不变，则电路处于稳定状态。如果负载电流增加并且R19的压降超过1V，则U1的输出将为低，因为U1的输出通过D2连接到U3的同相输入。 U1强制降低U3的同相输入端子的电势，因此输出电压下降，直到电流采样电阻R19两端的电压下降到1V，然后电路切换到恒流模式。

　　通过监视R19的压降并降低输出电压以限制输出电流，这是保持输出电流恒定的有效方法，该方法非常精确，可以将电流控制在2mA。 C1在这里的作用是提高电路的稳定性。 Q1用于指示限流电路是否处于活动状态。只要输入电流限制，Q1就会驱动LED发光。 U3需要负电源电压才能控制OV的输出电压。负电压由一个简单的电压泵电路组成，该电路由EC3，EC4和相关组件组成。由R21和DZ2稳定。此负电压同时为U1和U3供电，而U2由单个电源供电。

　　为了防止电源关闭时电路失控，保护电路配置有Q4和相关部件，一旦交流电压消失，负电压随之消失，Q4导通，输出电压变为OV，这是有效的保护了电路及其连接的负载。在正常操作中，Q4的基极通过R22连接到负电压并截止。 U3内部有一个输出短路保护电路。接通Q4不会损坏IC。这使您可以快速释放过滤器冷凝器的存储空间。充电时，此功能在进行实验时非常有用。这是因为当电源开关关闭时，大多数调谐电源的输出电压往往会瞬间升高，从而导致明显的损耗。
