开关电源中交流互感器滤波器如何进行工作的？

　　开关电源的线圈形状类似于AC变压器，它是2线制4头电感线圈，称为EM1。

　　其功能是抑制输入交流电源的电磁噪声和杂波信号，以防止对电源的干扰，同时防止开关电源自身产生的高频杂波对电网造成二次污染。滤波器线圈L1a和L1b缠绕在高频环境中使用的高度透明的铁氧体上。以下面的图片为例。

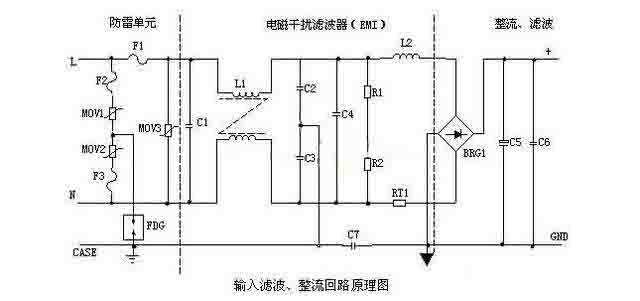

　　首先，了解开关电源输入，滤波和整流环路的结构。如图所示，它们是相互依赖的。

　　图的左侧是防雷或过压单元，图中间是电磁干扰滤波器(EM丨)单元，图的右侧是整流滤波器单元。

　　1、防雷和过压保护单元。其电路配置由MoV1，MoV2，Mov3，F1，F2，F3，FDG1(MoV为压敏电阻)构成，以形成雷电保护或过压保护单元。当电网中发生雷击或过电压并且通过电力线传输功率时，必须通过一系列措施保护由上述组件组成的单元电路。当压敏电阻两端施加的电压超过工作电压时，压敏电阻的电阻将在此时急剧下降，因此只要发生过电压，所有的过电压能量都会被压敏电阻消耗，电流必须很大，此时，保险丝F1，F2，F3立即燃烧，切断后续电路的电源。

　　2、输入滤波电路单元。它的组成部分包括C1，L1a，L1b，C2，C3，C4，C7，R1，R2，L2和RT1。 EM丨的介绍很多，这里是简要介绍。由于电路结构的原因，双∏型滤波网络用于抑制输入交流电源的电磁噪声和杂波信号。如果打开开关电源，则需要用整流的直流电压为C5充电。由于瞬时电流很大，因此在整流前在交流侧安装RT1(热敏电阻)可以有效地防止浪涌电流。它消耗了所有的瞬时能量。经过一定时间后，RT1的电阻值会因温度升高而减小(热敏电阻RT1是温度系数为负的分量)，这是因为此时的能量消耗非常小，后级的整流滤波电路正常工作。

　　实际上，除了上述滤波之外，具有成本效益的开关电源还在C5直流滤波之后添加了直流输入滤波环节。其原理与交流滤波(EM |)相似，这里不再详细讲述了。

　　补充一句，对于需要电源切换的设备，是需要输入辅助EM进行交流滤波的。
