【恒流电源】大功率直流电源设计

2021-06-02 10:21 公司动态 已读

  大功率直流电源设计(一)

  设计指标:1、输出功率10KW;2、输入电压380V+/-20%(三相);3、工作频率47~65HZ;4、输出直流电压750Vdc;5、开关频率:100KHZ。

  这种功率普通的LLC是做不稳定的,除非改进型的LLC全桥(加电流前馈)即使偶尔做出一台样机也是不能量产的。

  建议还是用移相全桥做吧。

  最近做了一个LLC全桥,通电结果整流二极管被击穿,第二个L后的二极管也被击穿。

  建议移相全桥,艾默生有类似产品就是采用的移相全桥的拓扑结构!!!

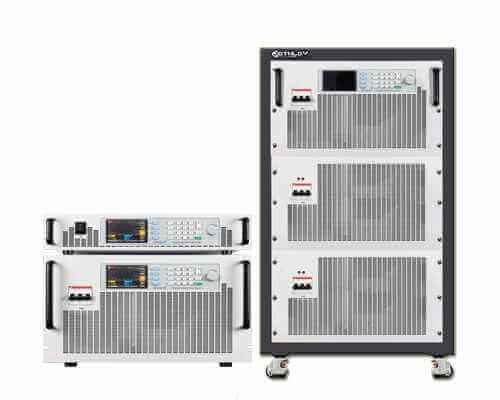

【恒流电源】大功率直流电源设计

  大功率直流电源设计(二)

  设计指标:设计三相桥式整流电路及参数计算,电压稳定环节的设计,电流稳定环节的设计,输出220V直流稳压500A。

  220伏500安,功率110KW,可以用于大型直流电机,电镀槽,电解槽等。整流使用六个整流管组成桥式,后面加电容滤波,电感滤波或LC滤波,原理与小功率整流滤波一样。电压稳定只能靠发电厂的电压稳定,电流稳定靠负载稳定,整流滤波器本身没有稳定作用。整流管要求耐压450V,正向电流大于1000安,如果采用电容滤波需要大于1500安才保险。
      (
推荐阅读:大功率直流电源定义以及优势)

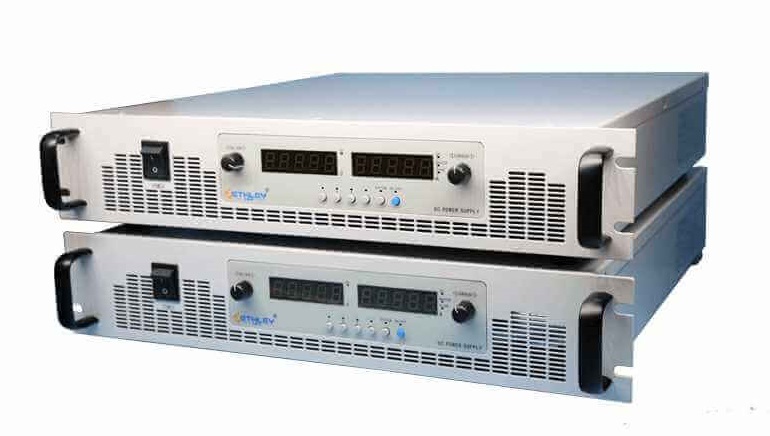

【恒流电源】大功率直流电源设计

  大功率直流电源设计(二)

  设计指标:一个最大输出电流为50A的大功率数控直流电源,电源是不是采用开关电源比较好?

  大功率数控直流电源肯定是开关电源好了(相对于线性电源效率高很多能达到90%多) ,虽然输出电流50A 但你没说输入输出电压或者功率等级,是不能确定开关电源的拓扑的 拓扑就是主功率电路中电感电容开关器件的连接形式 例如:反激式开关电源——主要用于50W以下电子设备电源,正激式(双管正激式)——主要用于几百上千W的中大功率电路中,桥式(全桥、半桥)——主要用于工业电源,例如焊接、电解电源、计算机电源等。 推挽式结构——主要用于低输入的大功率场合。

  50A的大功率数控直流电源,确实用开关电源要好些,但是得选用那种电源反馈回路响应速度很快的那种。
