变频电源系统结构与其作用是什么？

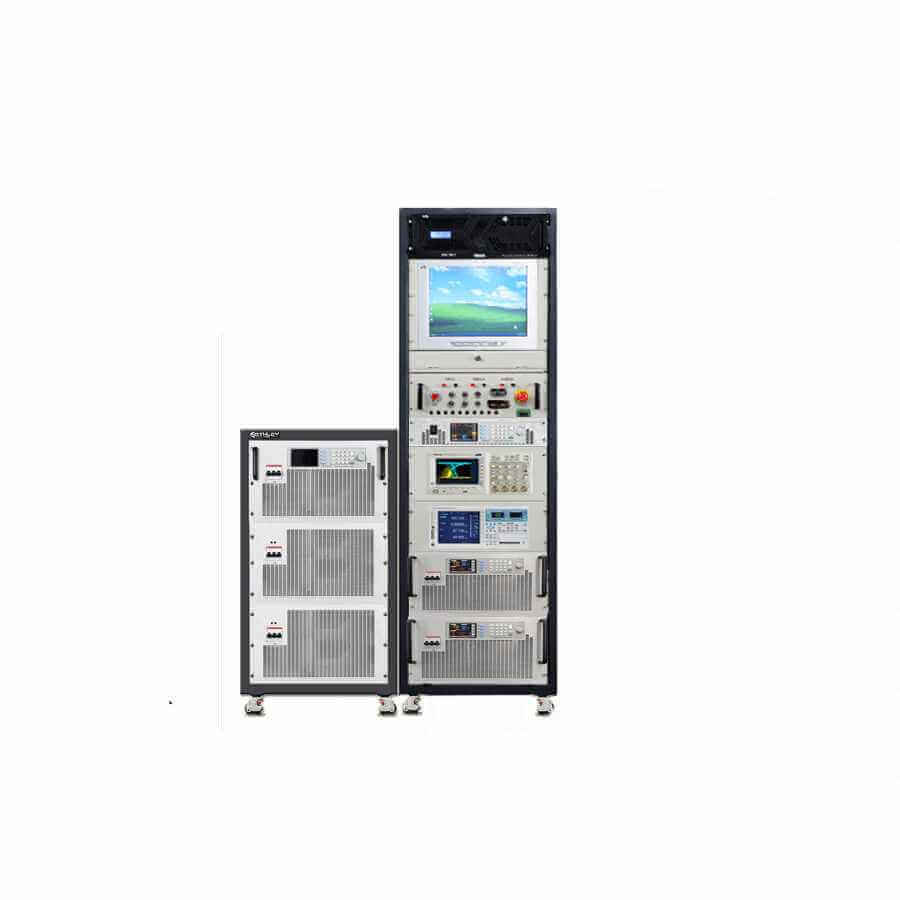

　　吉事励变频电源系统的主电路输入是从市电中引入的三相交流电。经过整流和滤波后变成稳定的直流电并将其提供给电源转换设备。三相交流电流驱动交流电动机。该电源转换装置采用高度集成的智能电源模块，该模块集成了电源转换，门控制和保护电路，并具有驱动电压，过电流，桥臂短路和过热等系统保护功能。

　　控制电路是整个变频系统的核心。所有的控制电路只需要使用三相SPWM波形发生器芯片就可以实现SPWM信号输出，系统保护等功能。系统电路结构简单，控制调整方便，智能化程度高，接下来我们一起了解下SPWM电路，桥式整流器和滤波环节工作方式是怎样的?

　　桥式整流器：术语整流器是完成工作的二极管的单向传导原理。通常，二极管为正向导通和反向断开，这意味着二极管仅允许其正极进入正极，而其负极进入负极。二极管仅允许电流沿一个方向流动。当连接到交流电路时，电路中的电流只能沿一个方向流动。所谓的“整流”涉及将整流器桥的四个二极管缠绕在一起并且仅驱动四条线。脚。在四个引脚下方，两个直流输出连接用+或-标记，两个交流输入连接用〜标记。

　　滤波：当通过电感器的电流发生变化时，在电感器线圈中产生的感应电动势会阻止电流发生变化。随着流经电感线圈的电流的增加，电感线圈产生的自感应电动势与电流方向相反，这防止了电流的增加，同时将部分电能转换为磁能。磁场能量并存储在电感器中：当通过电感器线圈的电流减小时，自感应电动势与电流方向相同，这可以防止电流减小，同时释放存储的能量以补偿电流的下降。因此，在电感滤波之后，不仅减小了负载电流和负载的脉动，而且波形变得平滑，并且整流二极管的导通角增大。滤波是信号处理中的重要概念。过滤分为经典过滤和现代过滤。

　　SPWM电路：执行脉冲宽度调制时，根据正弦定律安排一系列脉冲的脉冲占空比。当正弦值是最大值时，脉冲宽度也是最大的，并且脉冲之间的间隔是最小的。另一方面，当正弦值较小时，脉冲宽度也较小，并且脉冲之间的间隔较大。这样的电压脉冲序列可以大幅度降低负载电流中的高次谐波分量(称为正弦波脉冲宽度调制)。据说SPWM基于PWM改变调制脉冲模式，并且脉冲持续时间的占空比根据正弦定律布置，使得输出波形在经过适当滤波之后可以是波形输出正弦波。它广泛用于DC-AC(DC-AC)逆变器，并且更高级的ups就是一个例子，三相SPWM是使用SPWM来模拟电网的三相输出。
