数控直流电源如何简单制作一个？

　　一、数控直流电源系统配置和原理概述

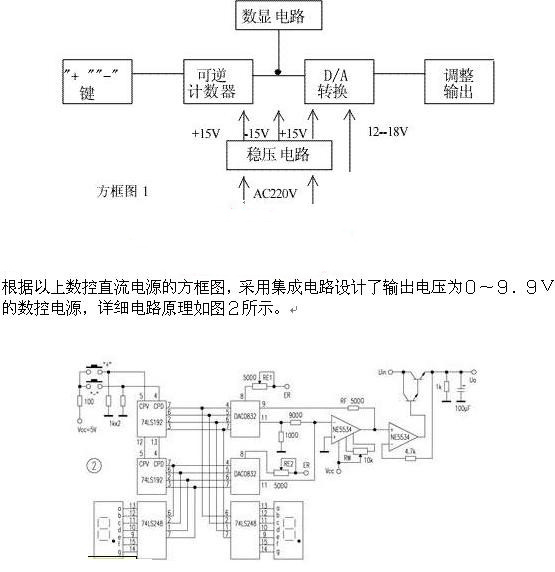

　　与传统的稳压电源相比，数控直流电源的特点是操作方便且电压稳定性高，并且输出电压以数字方式显示。主要框图如图1所示。输出电压通过两个键操作“ +”和“-”设置，并控制可逆计数器递增或递减计数。可逆计数器的二进制数字输出以两种方式发生。一种用于控制数字显示器。显示电路和电源的输出电压。相反，当D / A转换器进入D / A转换器电路时，它将转换与模拟电压成比例的数字量，并通过发射极设置输出级所需的稳压电压。跟随者控制。为了使上述电路正常工作，必须分别产生一组±15V和±5V稳压直流电源和一组12-17V不稳定直流电压。

　　二、具体实现电路

　　1、电路介绍

　　使用两个按钮开关作为电压控制按钮，以连接到可逆计数器的向上和向下计数输入端子。可逆计数器是通过级联两个具有4位十进制同步向上/向下计数的集成块而形成的。 74LS192传输并借用了第一块。输出连接连接到以下组的递增计数连接或递减计数连接。两级计数器的总计数范围是00000000到10011001(即0到99)。

　　数字显示解码驱动器使用两个内置的74LS248模块。74LS248是4线7段解码器/驱动器。内部输出具有一个上拉电阻，可将8421代码从计数器转换为十进制代码，数字显示的数码管。

　　数模转换器电路使用两个集成的DAC0832模块。这是一个仅使用4位高数字输入的8位数模转换器。 DAC0832不包含运算放大器，因此需要一个外部运算放大器来构成一个完整的DAC。低DAC模拟输出通过9：1分流器桥接，并且还传输到高DAC模拟输出。运算放大器将其转换为与数字端输入值成比例的模拟输出电压。该运算放大器使用NE5534，它是一种高速，无噪声的高质量运算放大器。调整夹。

　　调整输出级使用运算放大器作为发射极跟随器，并将调整管的输出电压精确调整为D / A转换器的输出电压。调节管使用大功率达林顿管，以确保电路的输出电流值满足设计要求。固定集成稳压器7815、7915和7805提供了数控电源各部分所需的±15V和+5V稳压电源。调节器管所需的输入电压可以通过简单的整流和滤波来获得，但必须提供5A的电流。

　　2、电路调试

　　设置步骤如下。

　　1)输入数字00000000，将RE1，RE2，RF短接，设置运算放大器的零电位器Rw，用数字万用表识别，并将输出电压设置为Vo=0±1mV。

　　2)输入数字10011001，设置RE1，RE2，RF，以便输出电压Vo达到指定的满量程值9.9V。

　　3、主要技术指标

　　数控直流电源的电压输出范围为0至9.9V，阶跃值为0.1V，输出纹波电压为10mV或更小，输出电流为5A。

　　三、改善措施

　　该电源的输出电压仍然受到限制。如果需要更高的输出电压，只需增加计数器级联数和相应的D/A转换器数，而无需更改设置精度(步进值)。选择数字显示器和选择具有高电压输出的运算放大器可以轻松满足您的需求。如果需要正负平衡输出电压，请添加另一组电源，对D/A转换器进行细微改动，然后调整输出电路以达到您的目标。
