浅析直流电源系统，直流系统组成部分介绍

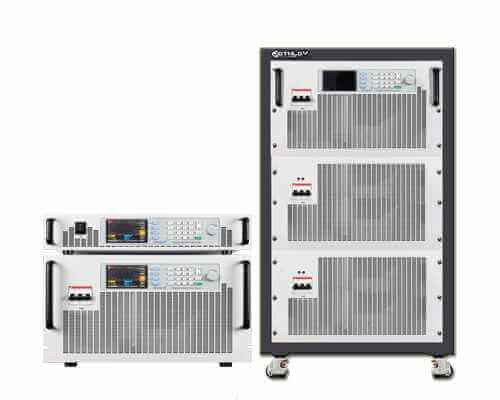

　　直流电源系统主要由两部分组成，一个电池柜(电池屏幕)和一个直流屏幕(直流充电屏幕)。其中，直流屏是高频开关电源模块，控制单元，降压硅链测量模块，开关量模块，绝缘检测模块，电池测试模块以及多个交流输入、直流电压显示、电源显示等配电单元构成。下面就为大家详细介绍各组成部分。

　　1、整流模块

　　功率整流器模块是将交流电转换为直流电的独立模块。通常根据电流的大小对其进行额定。由于仪表概念不同，它也可以分为空气冷却模块和独立空气。风管模块，自冷却模块，自节能空气冷却模块以及自节能和自冷却模块。它可以与多个单元并行使用以实现N1冗余。模块输出是一个稳定的，可调的110 V，220 V直流电压。模块本身具有多种保护功能，例如输入过压保护，输出过压保护，输出电流限制保护和输出短路保护。

　　2、监控系统

　　监视系统是整个DC系统控制和管理的核心。它的主要任务是长期自动监视系统中的各个功能单元和电池，记录各种操作参数，系统中的状态以及时间。它根据测量数据和操作条件进行处理，并根据这些数据对系统进行控制，实现电源系统的自动管理，并确保工作的连续性，可靠性和安全性。 (中瑞宏监控模块分为智能监控模块和集成性能监控模块。目前正在使用更智能的监控模块。)

　　3、绝缘监测单元

　　直流系统绝缘监视单元是一种监视直流系统绝缘的设备，可以实时监视线路的耐泄漏性。该值可以根据情况进行调整。如果线路绝缘降至设定值，则会发出警报信号。直流系统绝缘监视单元当前包括总线绝缘监视和分支绝缘监视。

　　4、电池检查单元

　　电池检查单元是检查电池在线电压的一种设备。可以实时检测每个电池的电压，根据哪个电池电压高于或低于设置给出警报信号，并且监视系统可以指示哪个电池发生了故障。电池检查单元通常可以检测2V至12V电池并监视1至108个电池。

　　5、开关检测单元

　　切换量检测单元是用于在线记录切换量和警报干燥节点输出的装置。例如，数字检测单元在整个系统上发送有关哪个断路器跳闸或哪个保险丝熔断的警报信号，指示哪个断路器发生故障或哪个保险丝使监视系统断开，也可以查看数据。当前，开关检测单元可以检测1到108个开关和多个无源干节点警报输出。

　　6、降压单元

　　降压单元是一个降压稳压器，它是用于总线电压输入的降压单元和输出到控制总线的降压单元的组合，并将控制总线电压设置在设定范围内(110 V)或220 V)。如果总线电压发生变化，则自动调节降压单元以稳定输出电压。还根据输出电流的大小评估下降单元。当前有两种类型的降压装置：一种是降压有机硅链，另一种是无级降压斩波器。降低的硅链由5步和7步组成，电压设置点均为3.5V，即，如果耦合总线电压增加或降低3.5V，则降压硅链会自动调整稳定的控制总线电压。无级降压斩波是一个降压模块，比降压硅链小，并且没有电压调整点。因此，输出电压比降压硅链更稳定，并且存在过压，过电流，电池过充等功能。但是，降压有机硅链仍然被广泛使用，因为当前的连续可变降压斩波技术不是很成熟，经常会失败。

　　7、配电单元

　　配电单元主要用于直流屏，交流输入，直流输出，电压显示，电流显示以及其他功能，使用的器件如电源线，电缆夹，交流断路器，直流断路器，接触器，防雷装置，分流器，保险丝，转换开关，按钮开关，指示灯，电流，电压表等。
